به طور کلی گالوانیزاسیون جهت محافظت از خوردگی و آسیب پذیری فلزات انجام می گیرد به طوری که لایه ای از فلز روی، بر سطح این فلزات قرار داده و در موارد زیادی اعم از صنعت ساختمان مورد استفاده قرار می دهند. لوله ها چه گرم و چه سرد در هر ابعادی امکان آبکاری دارند و تمامی لوله های موجود در بازار را می توان آبکاری نمود. لوله های گالوانیزه سرد در دماهای پایین تری نسبت به گالوانیزه گرم آبکاری شده و سپس لایه ای از فلز روی بر سطح آن ها قرار می گیرد. در روش گالوانیزه سرد لوله ها که الکترولیز نامیده می شود نمک روی را داخل محلول آبی یا اسیدی ریخته و بر روی لوله اسپری می کنند. در این روش ضخامت لایه گالوانیزه در حدود 25 میکرون می باشد. در لوله های با ضخامت 2 میلی متر 7 درصد وزن لوله آبکاری شده و در لوله های با ضخامت 1.5 میلی متر این وزن 4 درصد می باشد. در لوله های 1 میلی متری نیز 2 درصد از وزن لوله روکش می شود. عمر این محصول در نهایت 3-4 سال بوده و در محیط مرطوب نهایتا تا 5 سال عمر می کند.

لوله گالوانیزاسیون سرد و گرم

لوله گالوانیزه گرم

گالوانیزه به روش گرم یکی از محبوب ترین روش های گالوانیزاسیون فلزات بوده و قدمت زیادی دارد. در این روش لوله در دمای بالا داخل حمام مذاب غوطه ور شده تا پوشش روی بر سطح آن ایجاد گردد. پس از خارج شدن از حمام مذاب لایه ای مقاوم در برابر زنگ زدگی بر روی لوله تشکیل می گردد.

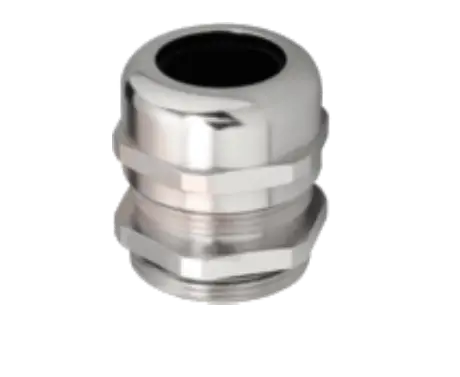

کاربرد گلندهای فلزی

گلندهای فلزی برای اتصال ایمن لوله‌های خرطومی فلزی به ماشین‌آلات و تجهیزات کارخانه.

مواد اولیه

بدنه: برنج با آبکاری گالوانیزه، آلومینیوم

بوش: ورق آهن با آبکاری گالوانیزه، آلومینیوم

• ضریب حفاظت محیطی: IP40 مطابق با استاندارد IEC60529 با تیپهای FC1, FC1B
• ضریب حفاظت محیطی: IP54 مطابق با استاندارد IEC60529 با تیپ FC1P
• بازه دمایی: C˚-45 تا C˚+300

گلند فلزی و پلاستيکی و وارمر دار

ویژگی ها

پوشش انتهای لوله خرطومی جهت جلوگیری از آسیب کابل، مقاوم در برابر تنش و لرزش، عملکرد مطمئن، نصب سریع و راحت، عدم نیاز به استفاده از سر لوله پلاستیکی در لوله
تیپهای FC2P, FC1P, FC2, FC1B, FC1

ريل چنگالی به منظور ساپورت كردن بست چنگالی برروی ديوار و يا سقف استفاده می گردد و بست چنگالی پس از نصب ريل برروی ديوار  و يا سقف لوله و يا كابل را مهار ميكند ريل چنگالی عمدتا در ابعاد يك متری توليد ميشود. همانطور که گفته شد برای محکم کردن بست های چنگالی باید از سی ریل یا سی چنل استفاده کرد. آن ها به سادگی روی انواع سطوح نصب شده و با ساختاری که دارند بست های چنگالی در سایز های مختلف را به طور کامل بر روی خود فیکس می کنند. در واقع کار ریل بست چنگالی ساپورت کردن بست چنگالی معمولی و بست چنگالی عایق دار روی خود است که می توانیم آن ها را در ابعاد مورد نیاز جهت ساپورت بست چنگالی برش دهیم و در نهایت بتوانیم یک نوع کابل کشی کاملا منظم و مرتب داشته باشیم.

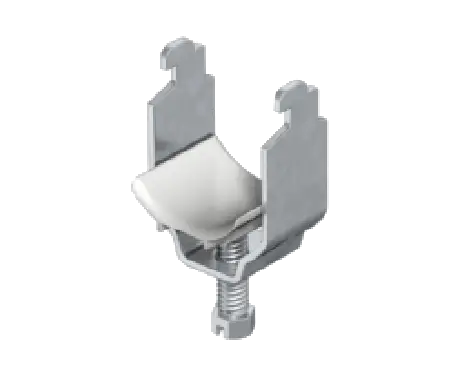

بست چنگالی

انواع ریل بست چنگالی :

• ریل بست چنگالی از جنس گالوانیزه فابریک
• ریل بست چنگالی آبکاری (آهن سیاه با آبکاری گالوانیزه)

این نوع سی چنل ها در ضخامت های ۱ میلی متر و ۱٫۵ میلی متر در ابعاد ۱ متری و ۲ متری به صورت ساده و پانچ دار در فروشگاه فیدار الکتریک موجود می باشد.

مسلما یکی از پارامتر های مهم در هر تاسیسات الکترونیکی ای سیم کشی ها و انواع رشته ها و کابل های استفاده شده در آن است. اما برای محافظت از این رشته ها و کابل ها باید چه اقداماتی را صورت داد؟

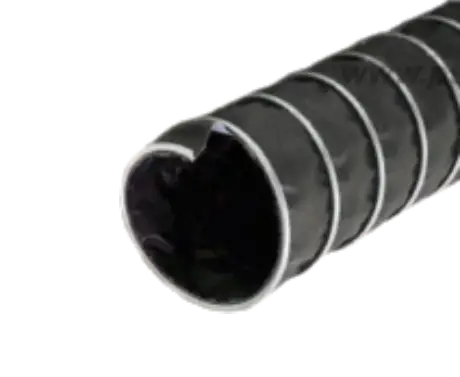

لوله فلکسیبل

لوله های خرطومی فلزی روکش دار با هدف حفاظت از انواع رشته های استفاده شده در تاسیسات برقی به خصوص تاسیسات در معرض رطوبت و گرد و غبار تولید شده و در فروشگاه فیدار الکتریک به فروش می رسد. از این نوع لوله شلاقی فلزی در ابعاد مختلف صنعتی و ساختمانی از جمله سیستم های روشنایی، فیبر نوری و محافظت از انواع کابل ها (سیم های آلومینیومی فشار قوی، کابل های فشار متوسط و ضعیف) ، سقف های کاذب، سیستم های دوربین مدار بسته و همچنین برقراری پیوند و اتصال بین ماشین آلات مختلف صنعتی و سایر تجهیزات کارگاه یا کارخانه استفاده می شود. هرچند که آن ها سرعت خرابی سیم کشی های ساختمانی را به شدت کاهش می دهند اما هنگام تعویض سیم کشی کلی ساختمان و یا تعمیر آن نیز کاربرد داشته و سرعت انجام این فرآیند را افزایش می دهند. ساختار این نوع لوله فلکسیبل ها به شکل نوار های های فلزی ای است که به شکل مدور البته با سطح مقطع مربعی درآمده و در انتهای کار با روکش PVC پوشانده می شود. مواد اولیه آن مانند بسیاری از وسایل موجود دیگر در صنعت برق مانند ریل بست چنگالی گالوانیزه از ورق های گالوانیزه ساخته شده است. البته این ورق های گالوانیزه دارای یک روکش از جنس PVC برای ضد آتش شدن هستند. ضمنا رنگ های مختلفی از آن نیز موجود است که با درخواست و سفارش شما عزیزان قابل پیاده سازی، اجرا و تولید می باشد.

به منظور مراقبت از کابل های برق، یکی از شیوه های موثر مدیریت کابل و نگهداری از آن ، استفاده همزمان از ریل سی چنل یا سی ریل یک قطعه بسیار مهم و کاربردی است که از آن برای نگهداشتن لوله های فولادی و کابل ها، لوله های فاضلاب و لوله های آب به کمک نگهدارنده های مخصوص و بست دو تیکه مخصوص خود استفاده می شود. سی چنل ها مانند بست عمل می نمایند و نگهدارنده سینی کابل را محکم می نمایند. سی چنل  از آنجا که به صورت ریلی می باشند به سی ریل نیز معروف شده اند. سی چنل ها نیز اغلب به صورت فولادی و گالوانیزه تولید می شوند. روکش گالوانیزه این ابزار نیز به صورت گالوانیزه گرم یا گالوانیزه سرد ایجاد می شود و از این قطعات در برابر خوردگی و زنگ زدگی محافظت می نماید.

سي چنل

یکی از بهترین روش ها تجهیز کردن کابل و ساپورت آن برای بالا بردن انسجام و روال انتقال نیرو در خط های انتقال نیرو، مراقبت از کابل های استاندارد برق می باشد که برای این کار از سی چنل استفاده می شود. درتاسیسات ساختمان ها و آپارتمان ها، مراکز خرید برای زیبایی نمای ساختمان و مرتب کردن انواع بست های سینی برق از سی چنل استفاده می شود. چنل کابل یا سی چنل به ابزارهایی که از گالوانیزه آلومینیوم ساخته شده گفته می شود که هدف از تولید این سی چنل ها محافظت از سیم ها و کابل هایی است که نیروی برق را توزیع می کنند. این کابلها از سلامت ماندن سیم های انتقال دهنده انرژی محافظت می کنند و مانع بی نظمی و پخش شدنشان می شوند. بیشتر این سی چنل ها برای سیم کشی روباز استفاده می شود. مثلا مهار کردن انواع لوله های برق که از نوع فلزی می باشند. سی چنل ها بخاطر مقاومت و استقامت بالایی که در مقابل فشار های عمومی دارند در تاسیسات ها استفاده بالایی دارند.

جعبه های کف خواب بمنظور نصب کلید و پریز در فضاهایی با کف کاذب، داکتها و کف های ثابتی که حفره در آن درنظر گرفته می شود، مورد استفاده قرار می گیرد. این جعبه های کف خواب یا دفنی در اشکال گرد و چهار گوش، ابعاد متفاوت و ظرفیتهای گوناگون و با بدنه های فلزی و پلاستیکی ارائه می شوند.

پريز كف خواب

جعبه پریزهای کف خواب ابوبترمن به دو گروه کلی تقسیم می شوند:
1- جعبه های کف خواب با ارتفاع ثابت: محل قرار گرفتن پریزها در این جعبه ها ثابت بوده و دو شاخه بصورت افقی در آن قرار می گیرد.
2- جعبه کف خواب با ارتفاع متغیر: که بسته به نوع کاربرد مصرف کننده، می توان عمق قرارگیری پریزها را تنظیم نمود.
دو شاخه در این مدل بصورت عمود قرار می گیرد. در این مدل محفظه قرارگیری پریز قابل برداشتن است و می توان از جعبه کف خواب بعنوان دریچه بازدید یا دسترسی به کف نیز استفاده نمود.

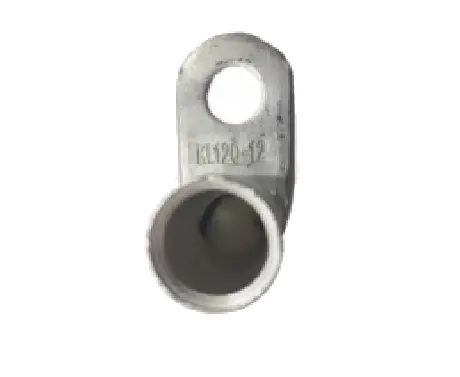

کابلشو  برای اتصال کابل برق به شینه مسی،کلید فیوز و یا کلید اتوماتیک به کابلشو مسی نیازمندیم.کابلشو از فلز مس لوله ای شکل تولید می شود و پس از پرس خوردن قسمت نوک آن و پخ شدن،سوراخ می شود و پس از آن برای جلوگیری از سولفات شدن کابلشو آبکاری کرم می شود.کابلشو ها از سایز 6تا300بصورت رایج و استاندارد موجود در بازار می باشند و از سایز 400تا 630بصورت سفارشی می باشد.نحوه اتصال کابلشو به سر کابل به این صورت است که ابتدا سر لخت شده کابل را در داخل کابلشو قرار داده و با لقمه مناسب سایز کابلشو با پرس کابلشو پرس میزنیم و با چسب برق و شیرینگ قسمت پرس خورده را عایق می کنیم.

كابلشو

کابلشو مسی موجود در گروه صنعتی پارس صنایع عبارتند از:کابلشو مسی ساده،کابلشو مسی زاویه دار (45درجه و 90درجه)،کابلشو مسی دوسوراخه،کابلشو مسی چهارسوراخه،کابلشو مسی پیچی،کابلشو آلومینیومی،کابلشو بیمتال DTL1 و کابلشو بی متال DTL2

استفاده از کابلشو غیر استاندارد بدلیل میزان گوشت کم مس آن باعث می شود تا کابلشو توان انتقال جریان نامی کابل را نداشته باشد و باعث گرم شدن نقطه اتصال و در ادامه آتشسوزی شود.

جعبه تقسیم جایگاهی برای قرارگرفتن اتصالات برقی می‌باشد. سیم ها از طریق لوله برق یا کابل به جعبه تقسیم وارد می‌شوند و به وسیله ترمینال‌های موجود در جعبه تقسیم انشعاب گرفته می‌شوند.

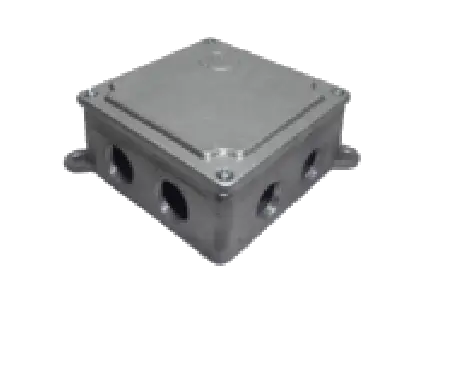

جعبه تقسیم فلزی

در سیم‌کشی ساختمان اغلب لازم است که از سیم‌ها انشعاب گرفته شود. به همین دلیل در مسیر سیم‌ها جعبه‌ای به‌نام جعبه تقسیم قرار داده می‌شود. جعبه تقسیم بر دو نوع جعبه تقسیم روکار و جعبه تقسیم توکار موجود می‌باشد. معمولاً جعبه تقسیم روکار از جنس آلومینیوم یا چدن است که در داخل آن چهار استوانه شیاردار قرار دارد. سیم‌ها داخل شیار قرار می‌گیرند و به وسیله پیچی که روی آن‌ها قرار گرفته محکم می‌شوند. پس از اتصال و انجام کار در جعبه تقسیم را می‌بندند. جعبه تقسیم روی سطح کار (دیوار – تخته) نصب می‌شود. جعبه تقسیم توکار از جنس فلزی یا پلاستیکی ساخته می‌شود. داخل قوطی فلزی را به وسیله مقوا عایق‌بندی می‌کنند و در داخل کار قرار می‌دهند.
